Kategorie: Bodenmontagewinkel für Schienen ab 220kg

Montagewinkel Set WIBO 22576-535

Artikelnummer: WIBO 22576-535
GTIN: 4251266901815

Montagewinkelset für die Bodenmontage passend nur für die aufgeführten Auszugstypen 2257619-609 & 2257619-609lock, DCL2307619-609 & DC2307619-609

Montagevideo CAD-Daten Zeichnung

€ 20,00

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 2 - 3 Werktage (DE - Ausland abweichend)

Set

Bequem bezahlen per:

Winkelset für Bodenmontage passend für die aufgeführten Auszugstypen

2257619-609

2257619-609lock

DC2307619-609

DCL2307619-609

Lieferumfang:

2 Stück Winkel 535mm
Schraubensatz für die Befestigung der Winkel an den Auszügen- Innensechskant M6 x 12 DIN6912

Montagemöglichkeiten bei Bodenmontage

Artikelgewicht:	2,40 kg
Hersteller-Informationen:	Multislides GmbH Robin Stoof Sachsstrasse 16 50259 Pulheim-Brauweiler Telefon: +49 (0) 2234 - 68 83 611 Telefax: +49 (0) 2234 - 68 83 612 www.teleskopschienen24.de info@teleskopschienen24.de

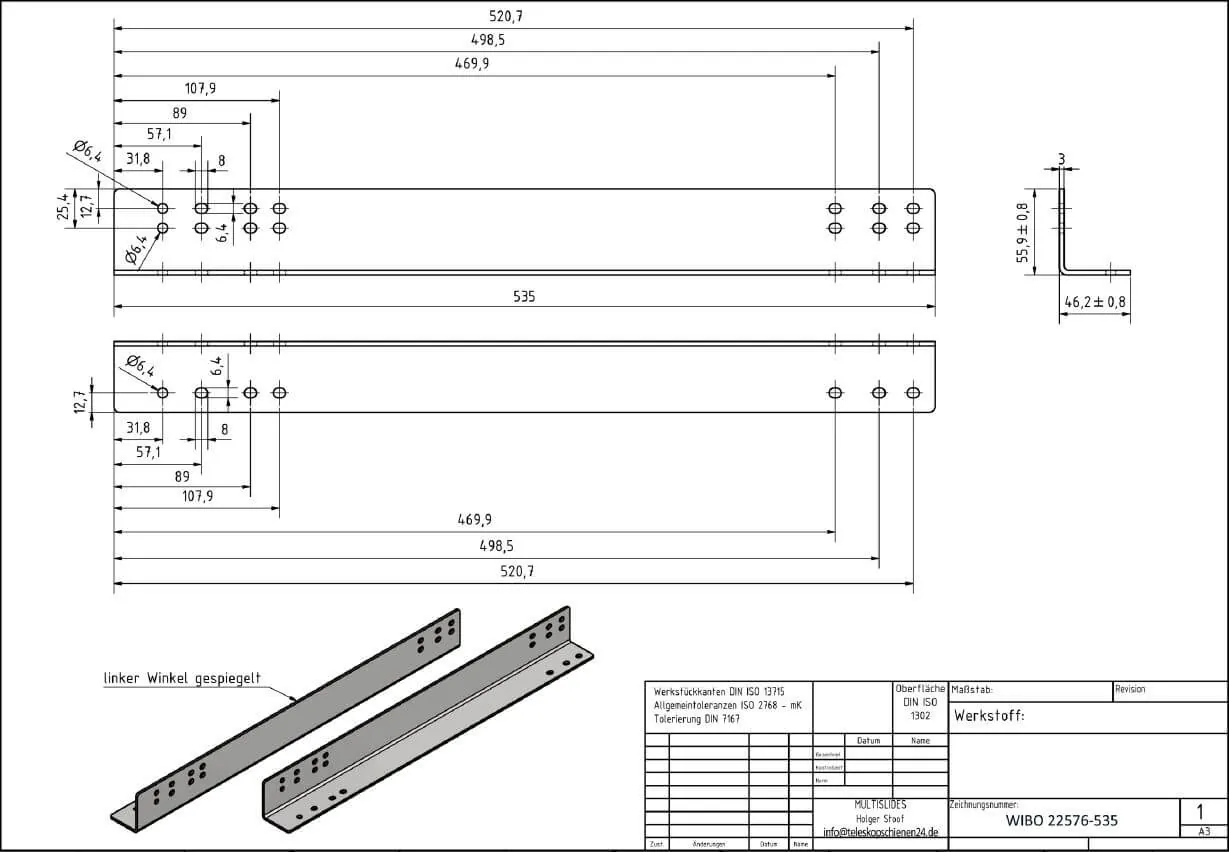

Download PDF-Zeichnung Montagewinkel WIBO 22576-535

Download Montageanleitung Montagewinkel für Bodenmontage 2257619 mit und ohne Verriegelung

Download CAD-STEP-Format

Download CAD-IGES-Format
