Technische Details:
- Seitenmontage
- Schwarz beschichtete Oberfläche
- Material: Kaltgeformter Stahl
- Einbaulänge 1829 mm zzgl. 27 mm Entriegelungshebel
- Auszugslänge 1829 mm
- Tragkraft bei Seitenmontage 160 kg / Paar
- Verriegelung in eingefahrener Position & in ausgefahrener Position
- empfohlene max. Schubladenbreite 160cm
- Äußerst geräuscharm, da Anschläge mit Puffern ausgestattet sind
- Selbstreinigend
- Gewicht: 18,50 kg
Einsatzbereiche:
- Feuerwehrfahrzeuge
- Kommunalfahrzeuge
- Vermessungstechnikfahrzeuge
- Technische Polizeifahrzeuge
- Fahrzeuge Technisches Hilfswerk
- Maschinenbau
- Lagertechnik
- Expeditionsfahrzeuge
- Möbelbau
- usw.
Dieser Auszug ersetzt den Auszug mit der Artikel-Nr. TS 2207719-1829 mV
Bodenmontage und Plattformmontage

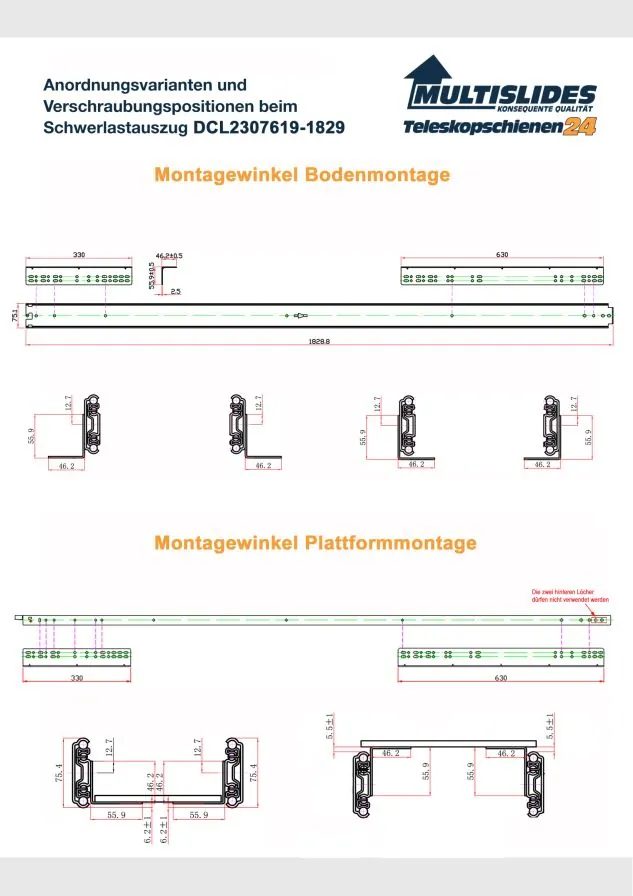

Verschraubungspositionen der Montagewinkel am Schwerlastauszug DCL2307619-1829 mit Verriegelung
Bei der Bodenmontage kann Winkelset WIBO 23076-330-630 mit den Schenkelseiten nach außen oder innen gerichtet sein
Bei der Plattformmontage kann Winkelset WIPL 23076-330-630 mit den Schenkelseiten nach oben oder unten gerichtet sein.
Download PDF-Zeichnung
